陶藝創(chuàng)作中難免會遇到各種各樣的疑難雜癥，有技法方面的有材料方面的也有燒成方面的，為了幫助小伙伴們突破瓶頸，找到問題解決方案。小Yi定期為你分享系列《陶瓷制作常見問題和解決方法》。



Q043.過燒是怎么回事？



A：過燒的解決方法或許與問題本身有些風(fēng)馬牛不相及。如果給你這種感覺的話，那么在燒成過程中多關(guān)注一些偶發(fā)性因素吧。



溫度控制器的開關(guān)沒有關(guān)上。當(dāng)輸出繼電器運(yùn)行不正常時，或者當(dāng)可變電阻器、壓縮機(jī)上沾有塵土?xí)r，抑或當(dāng)溫度控制器過熱時就會出現(xiàn)上述情況。

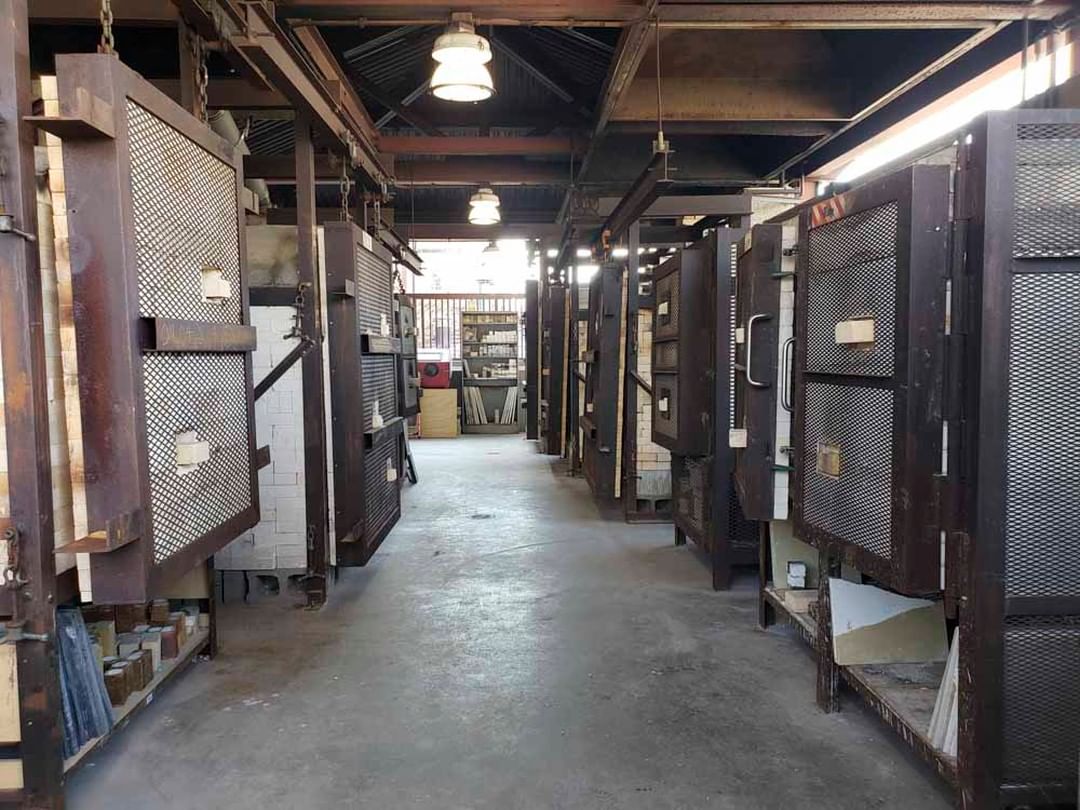

新窯剛開始使用時難免會揮發(fā)出大量氣體，這會導(dǎo)致漏電并在熱電偶套上形成電荷，進(jìn)而引發(fā)測溫不準(zhǔn)確現(xiàn)象。



設(shè)備與熱電偶不匹配。鉑銠熱電偶適用于1300℃的燒成溫度，并且需要與配套的設(shè)備結(jié)合時才能正常運(yùn)行。鎳鉻合金/鋁（鎳鉻鐵合金）熱電偶適用于1150℃的燒成溫度，也有專門與其配套的設(shè)備。當(dāng)上述兩種熱電偶與不匹配的設(shè)備結(jié)合使用時就會出現(xiàn)測溫不準(zhǔn)現(xiàn)象。



熱電偶插入窯爐長度不恰當(dāng)也會導(dǎo)致測溫不準(zhǔn)。插入長度至少應(yīng)為25~45mm，沒必要更長。裸露在窯爐外部的熱電偶頂端溫度不宜過高。以不超過50℃為宜，但是有些窯爐，特別是頂部裝窯密度較小的窯爐，裸露在窯爐外部的熱電偶頂端的溫度相對高一些。測溫儀檢測顯示熱電偶前后端溫度是存在差異的，基于這個原因，當(dāng)熱電偶頂端受熱溫度超過其最大校正值時會出現(xiàn)反電動勢，進(jìn)而引發(fā)測溫讀數(shù)相對偏低。當(dāng)出現(xiàn)上述問題時，最好在熱電偶安裝孔內(nèi)墊一圈耐火棉，以便將熱電偶與金屬窯爐外殼隔離，不讓多余的熱量從金屬外殼傳導(dǎo)至熱電偶頂端。





溫度指示器調(diào)節(jié)有誤。不燒窯時，溫度指示器上的讀數(shù)應(yīng)當(dāng)為室溫（通常為18~20℃）。但是，很多陶藝家將不燒窯讀數(shù)錯誤地設(shè)定為0℃，所以當(dāng)溫度指示器在室溫環(huán)境中顯示數(shù)值為零度以下也就不足為奇了。必須重新調(diào)節(jié)溫度指示器上的室溫數(shù)值，調(diào)節(jié)螺釘通常位于正面，否則將會導(dǎo)致燒窯過程中顯示出來的讀數(shù)小于實際燒成溫度。



熱電偶絲纏繞。熱電偶是由兩根金屬絲構(gòu)成的（一根是鉑絲，另一根是鉑銠合金絲），兩根金屬絲的后端被焊住，之間由隔離物隔開。金屬絲外面罩有瓷套，該瓷套具有保護(hù)金屬絲不受外力及有害氣體侵?jǐn)_的作用。在將瓷套擰在熱電偶底座上的過程中，極有可能出現(xiàn)不慎將其兩根金屬絲攪在一起的 情況，纏繞的位置靠近熱電偶后端。這意味著測溫部位從原來熱電偶前端轉(zhuǎn)移到兩根金屬絲纏繞點上，測溫位置更靠后了，從爐膛內(nèi)轉(zhuǎn)移到窯爐外壁熱電偶的插入孔中。此外，兩根金屬絲前端應(yīng)當(dāng)距離瓷套的頂部近一些。曾經(jīng)就出現(xiàn)過因為兩者間距離太遠(yuǎn)（金屬絲太短、瓷套太長） 導(dǎo)致測溫偏低的情況。





電窯窯溫控制器是一個值得信賴的設(shè)備，其優(yōu)點是監(jiān)測熱功而不是監(jiān)測燒成溫度。當(dāng)坯體距離窯溫控制器太近時， 它們有可能會碰到控制器平衡錘，進(jìn)而對控制器開關(guān)造成影響，令其無法關(guān)閉。還有一種情況會導(dǎo)致過燒：當(dāng)傳感桿被嚴(yán)重腐蝕后，其材料會變得不穩(wěn)定，進(jìn)而容易出現(xiàn)移位或被爐膛內(nèi)掉落的坯體砸到的現(xiàn)象，可借助測溫錐將其卡緊，以防止傳感桿掉落。針對后面這種情況，最好在窯溫控制器上安裝一個定時關(guān)閉裝置，當(dāng)燒成溫度超過預(yù)定溫度值時，會將發(fā)熱裝置自動關(guān)閉，避免出現(xiàn)過燒情況。

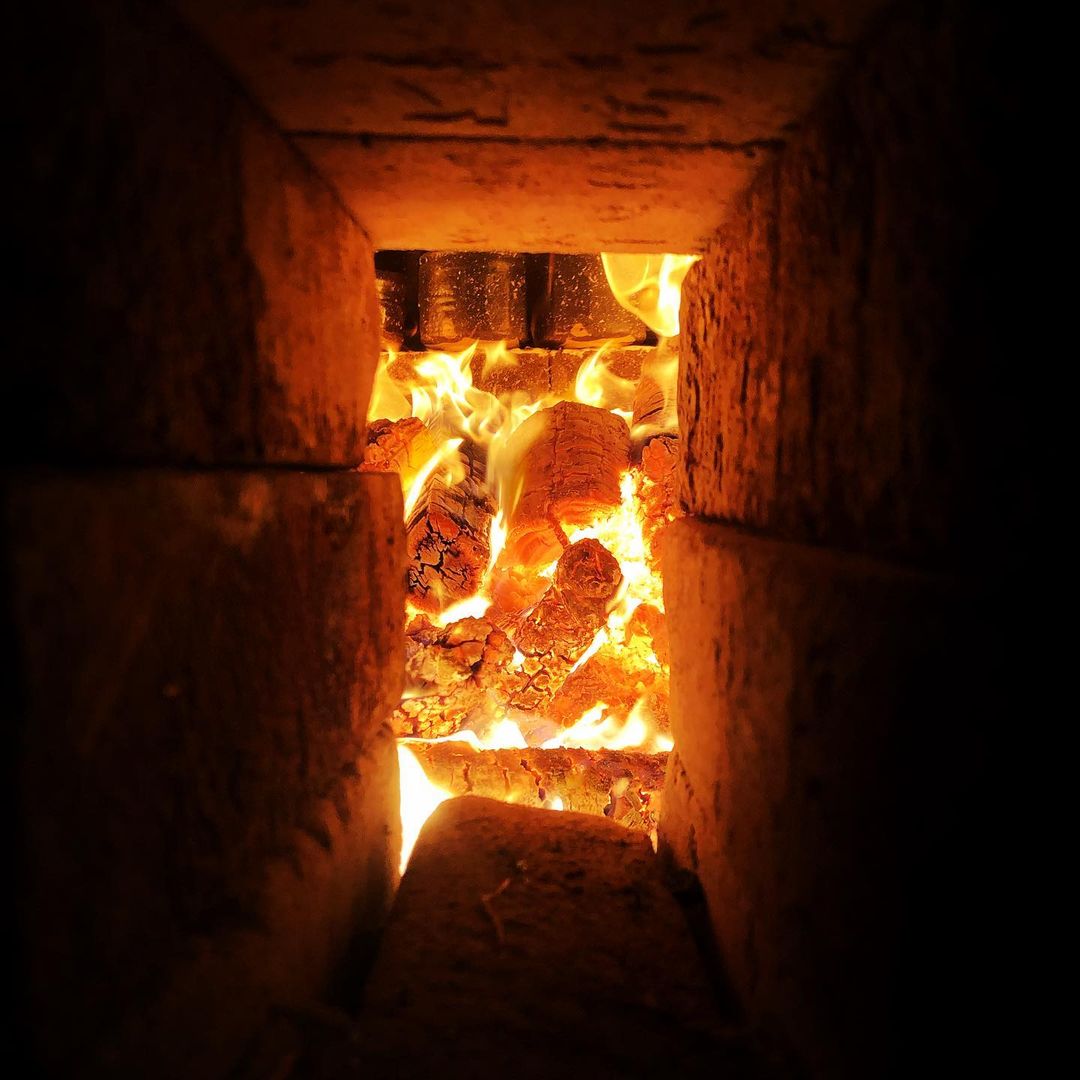

當(dāng)窯爐處于高溫狀態(tài)時，很難看清放在窯爐內(nèi)部的測溫錐?？山柚猩ＡО寤蛱刂频膸в蟹姥０宓臏y溫錐觀測器觀察測溫錐的狀態(tài)。測溫錐放置在觀火孔處會比較好，當(dāng)窯溫過高無法看清測溫錐時，可以往觀火孔內(nèi)輕輕吹氣，你 會發(fā)現(xiàn)通過這種方法能看得清楚（重要提示：往窯爐內(nèi)吹氣時一定要佩戴眼鏡和防護(hù)罩）。因為炙熱的測溫錐因受冷而顏色變深，與周圍的光亮背景形成反差，所以能看清。



必須將測溫錐以適當(dāng)?shù)慕嵌劝卜旁诘鬃?，測溫錐插入底座不宜過深。自支撐式測溫錐不需要底座，一般情況下不會出現(xiàn)問題。

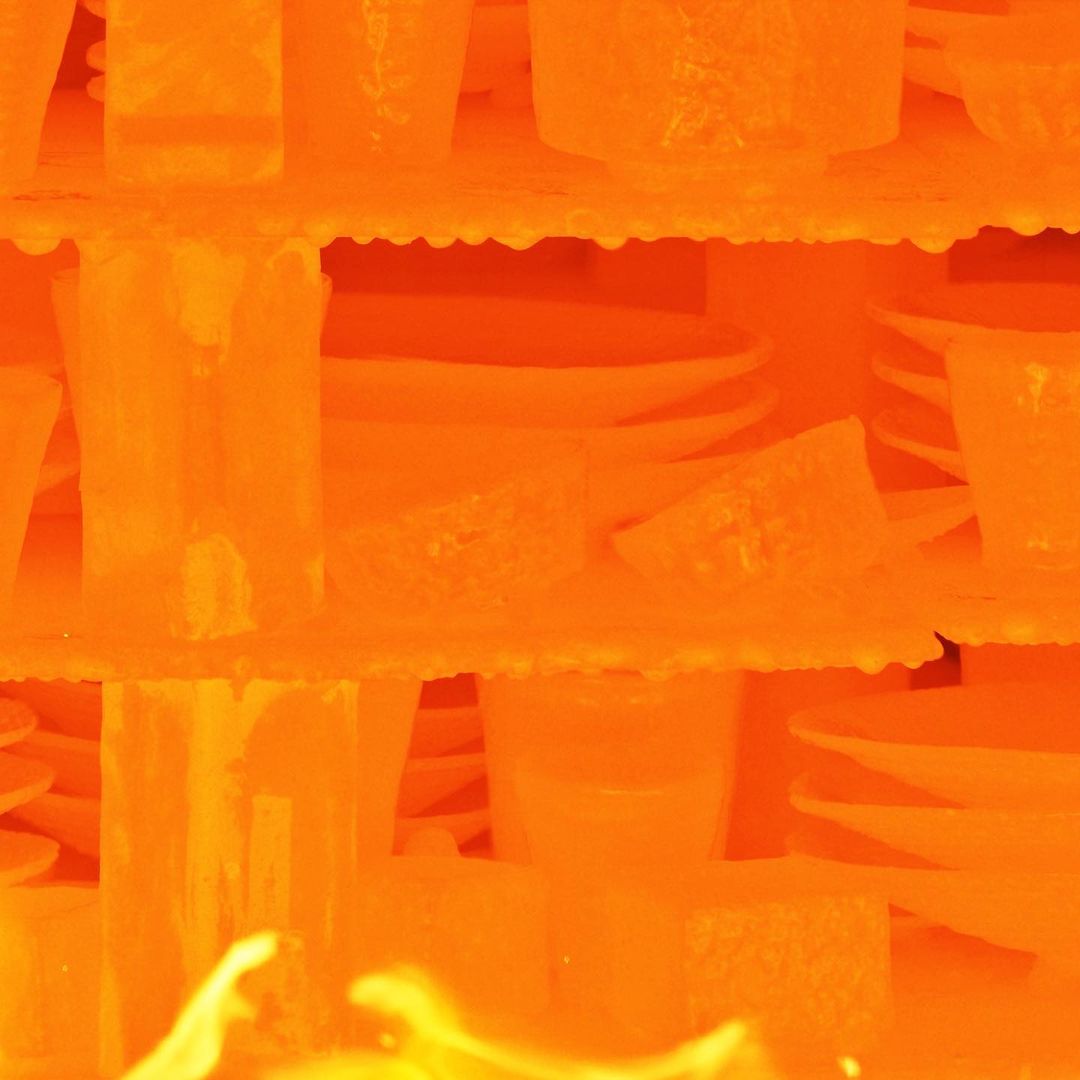

如果坯體或釉料內(nèi)，再或者燃料內(nèi)的硫元素被氧化并揮發(fā)出氣體，那么該氣體與測溫錐中的硅酸鹽結(jié)合后會令測溫錐的耐熱性能更高，在這種情況下，即便是窯內(nèi)燒成溫度早已超過坯釉熔融溫度，釉料流到硼板上，測溫錐依然不會彎曲！除此之外，如果過早采取還原燒成，碳元素會沉積并堵塞住測溫錐外表面上孔洞，進(jìn)而導(dǎo)致測溫錐無法在其熔點下彎曲。





當(dāng)窯爐內(nèi)的裝窯密度較小時可將燒成速度適當(dāng)加快。燒成時間的設(shè)定需要以裝窯具體情況為依據(jù)。



當(dāng)電壓波動較大時會對電窯燒成效果造成顯著影響。包括：電壓突然升高以及周圍的某種設(shè)備突然斷電。



當(dāng)有強(qiáng)風(fēng)吹來時，氣流順著煙囪進(jìn)入爐膛，如果煙囪擋板無法減小其流量，那么就會導(dǎo)致燒成速度加快。



采用還原氣氛燒窯時，會在熱電偶表面產(chǎn)生靜電，進(jìn)而影響測溫儀讀數(shù)。有時所顯示的溫度值會比窯內(nèi)實際燒成溫度高些，也有比實際燒成溫度低的情況。其原因是與氧化氣 氛相比，還原氣氛能產(chǎn)生更多的熱功，因此在燒成溫度還不是特別高的情況下釉料就已經(jīng)開始熔融了。
