陶藝制作常見問題和解決方法 ?
發(fā)布時(shí)間：2022-03-09
瀏覽量：1465次
來源：原創(chuàng)文章
陶藝創(chuàng)作中難免會(huì)遇到各種各樣的疑難雜癥，有技法方面的有材料方面的也有燒成方面的，為了幫助小伙伴們突破瓶頸，找到問題解決方案。小Yi定期為你分享系列《陶瓷制作常見問題和解決方法》：

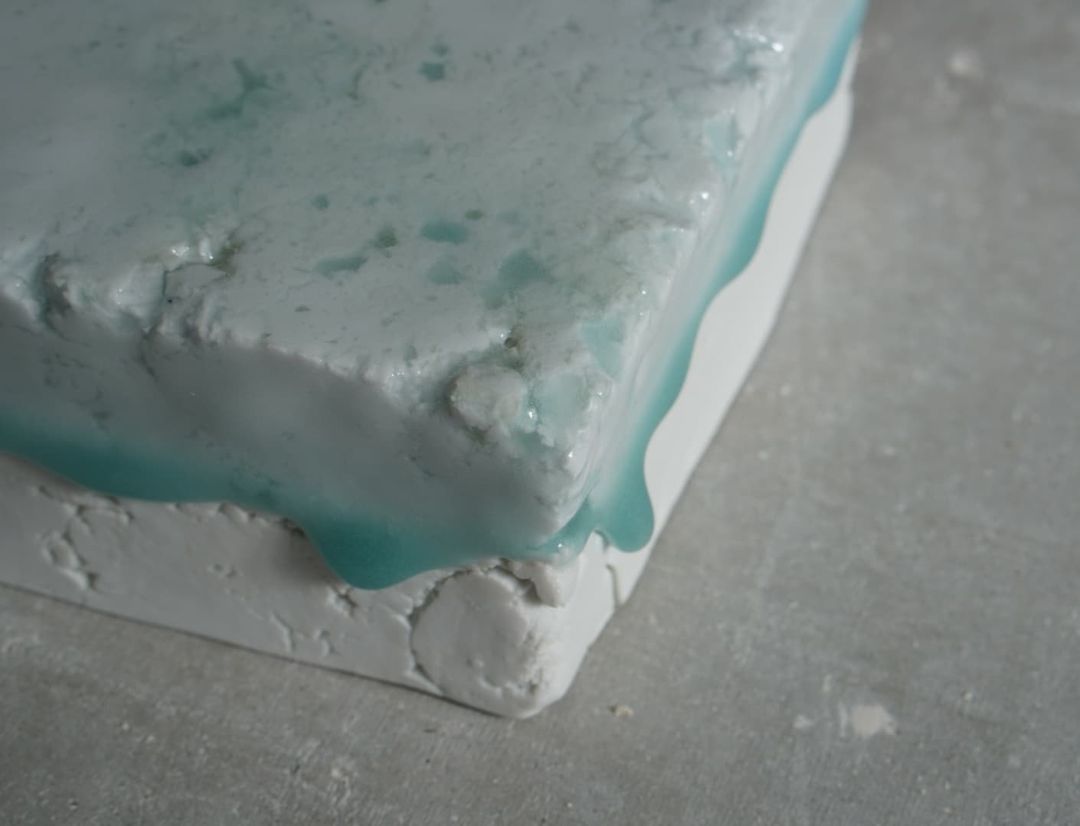

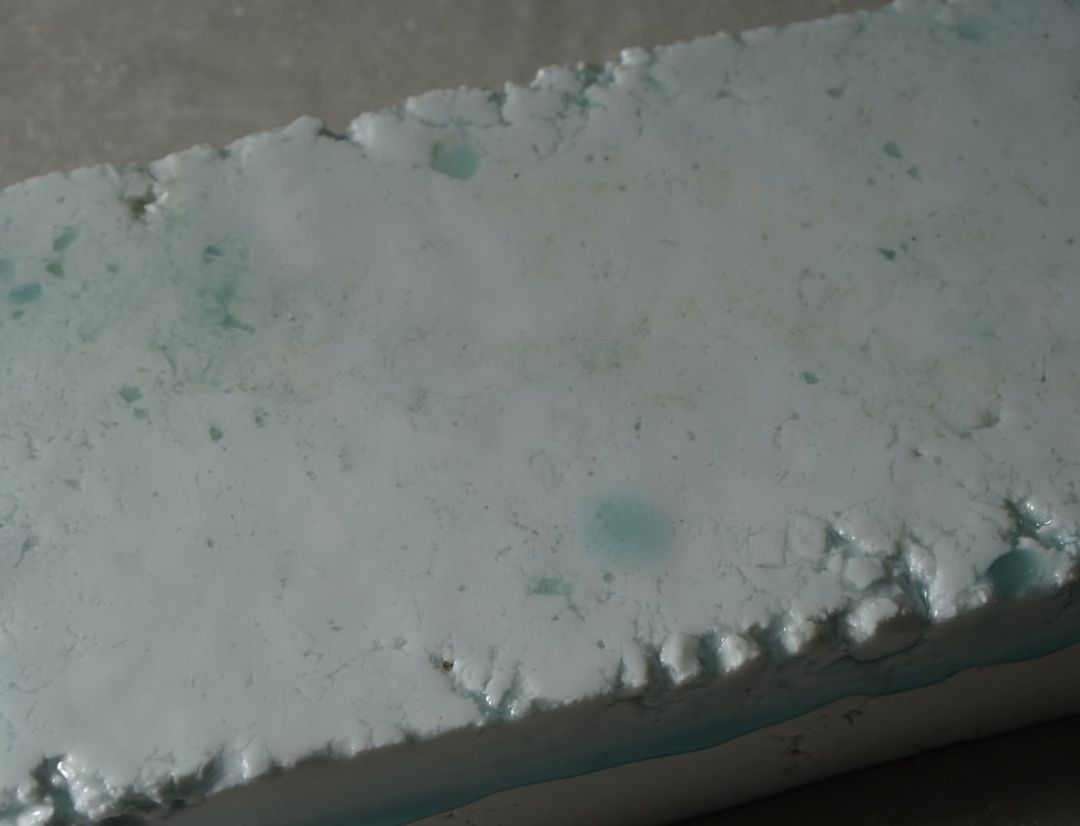

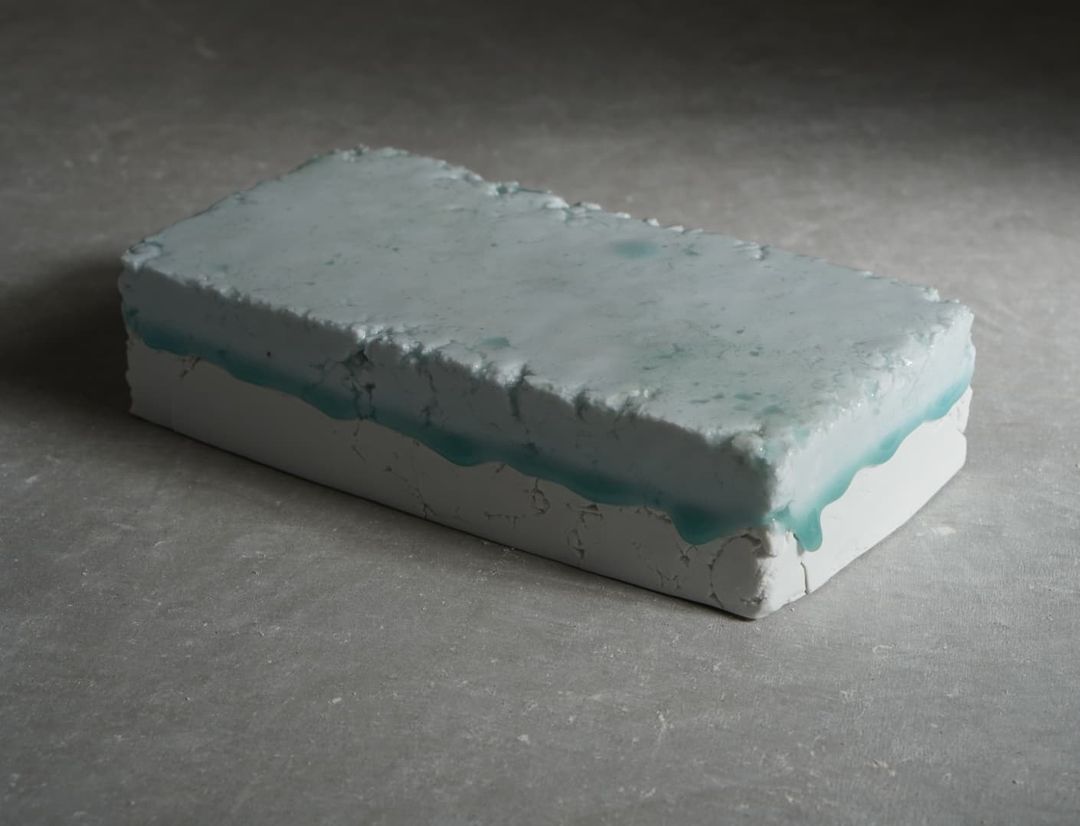

A：晶體、氣泡、未分解的元素或其它不同折射度的玻璃相都會(huì)影響釉料透明度。不透明效果源自光的折射和反射。
配方中含有氧化錫和鋯元素的釉料擁有最強(qiáng)不透明度。還有很多不透明釉是用二氧化鈦配制的，但是這種釉料發(fā)色偏乳黃，且釉面呈亞光效果：氧化鋅和白云石通常被用于配制白色亞光釉。氧化錫是最好的不透明劑，但其成本也最高。
當(dāng)把鋯、鋅、鎂以及鈦?zhàn)鳛椴煌该鲃┦褂脮r(shí)，釉料所能達(dá)到的不透明程度取決于燒 成時(shí)間長短及釉層厚度，只有當(dāng)上述兩方面都達(dá)到一定程度之后晶體才能生長，釉料才能呈現(xiàn)亞光效果?？s短釉料保持熔融狀態(tài)時(shí)間，或者降低釉層厚度都會(huì)影響晶體生長，進(jìn)而導(dǎo)致釉料不透明度降低。
所有能引發(fā)亞光釉發(fā)光的原因亦會(huì)導(dǎo)致不透明釉具有通透性，務(wù)必將其找出針對(duì)性地解決。以下幾方面是導(dǎo)致釉料不透明度發(fā)生改變的常見原因：
1）釉料中不透明劑分布不均會(huì)令釉料具有通透性。特別是由鋯元素配制的不透明釉，鋯是直接添加到配方中的。當(dāng)鋯元素在釉料中的分布比較均勻時(shí)，鋯顆粒越小釉料不透明度越高（當(dāng)其直徑特別小時(shí)，釉料會(huì)完全不透明）。比較麻煩的是，過于細(xì)小的顆粒會(huì)相互吸引，因此在往釉料里添加不透明劑時(shí)，必須徹底攪拌均勻才行。分布不均的不透明劑會(huì)在燒成的釉層中形成白色斑點(diǎn)?；谏鲜鲈?，最好先將鋯制成不透明熔塊，之后再以熔塊形式添加到釉料中。
2）由于某些未知原因，過燒也會(huì)引起釉料不透明度降低。其原因：器皿在高溫環(huán)境下生成的坯釉結(jié)合層強(qiáng)度更高，從坯體中分解出的硅和鋁相對(duì)更多，上述兩種元素受到釉料熔融反應(yīng)影響令釉料黏稠度劇增，晶體在這種環(huán)境中很難生長。
3）當(dāng)釉料不透明度不盡如人意時(shí)，可將氧化錫作為釉料不透明劑，添加劑含量視釉面效果而定。
4）由于低溶性釉料溶解反應(yīng)較好，所以與無鉛釉相比，前者需添加更多不透明劑才能獲得與后者相同的不透明度。在不透明劑添加量不變情況下，增加釉料鉛含量或降低無鉛釉料溶解力，都會(huì)導(dǎo)致不透明釉具有通透性。
5）借助高倍放大鏡（30倍）仔細(xì)觀察釉面，會(huì)發(fā)現(xiàn)釉層中布滿氣泡，這些氣泡或?yàn)閷?dǎo)致釉料不透明的原因，相比之下，透明釉中的氣泡很少。由此可見，延長釉料維持在熔融狀態(tài)的時(shí)間，不但能生成更多晶體，還會(huì)減少氣泡（前期“針眼”問題已回答）的數(shù)量，或許是導(dǎo)致不透明釉具有通透性的原因。只需縮短燒成時(shí)間或保溫時(shí)間就可以使釉料中的氣泡數(shù)量增加，釉料的不透明度也隨之增加。
